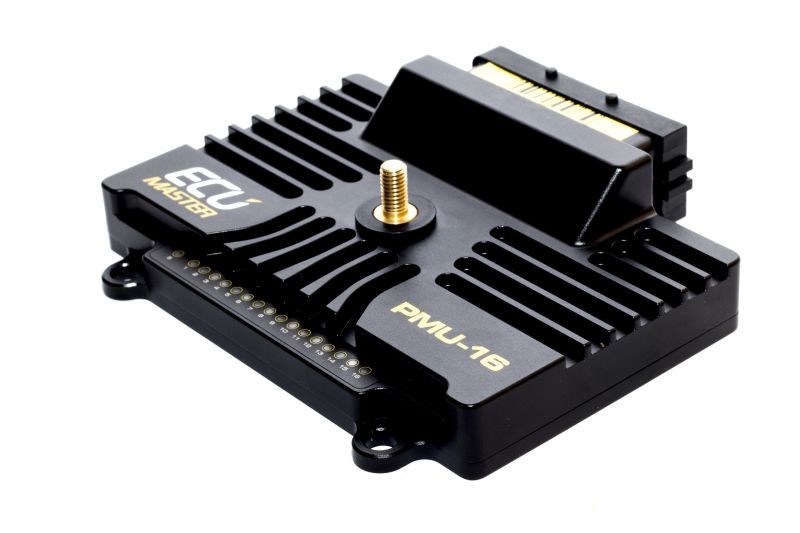

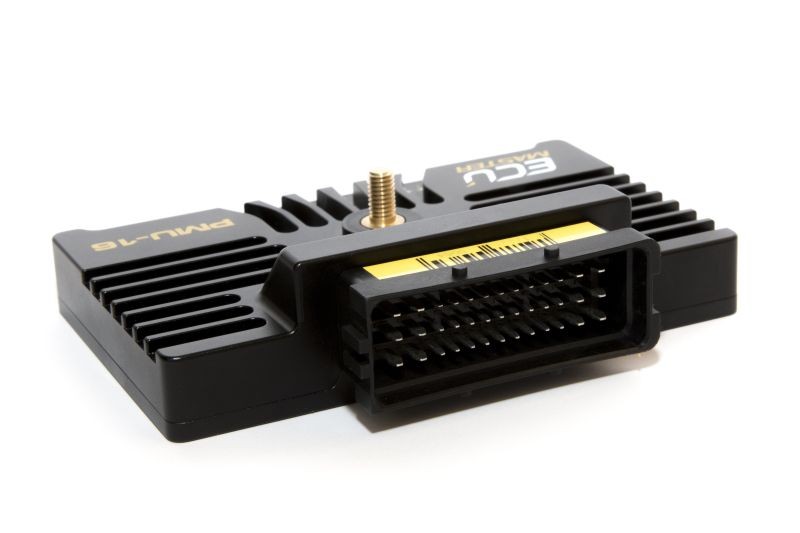

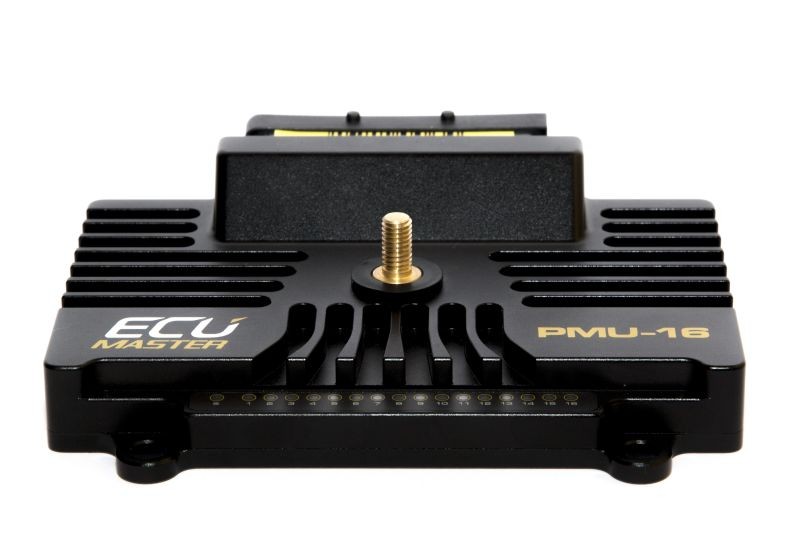

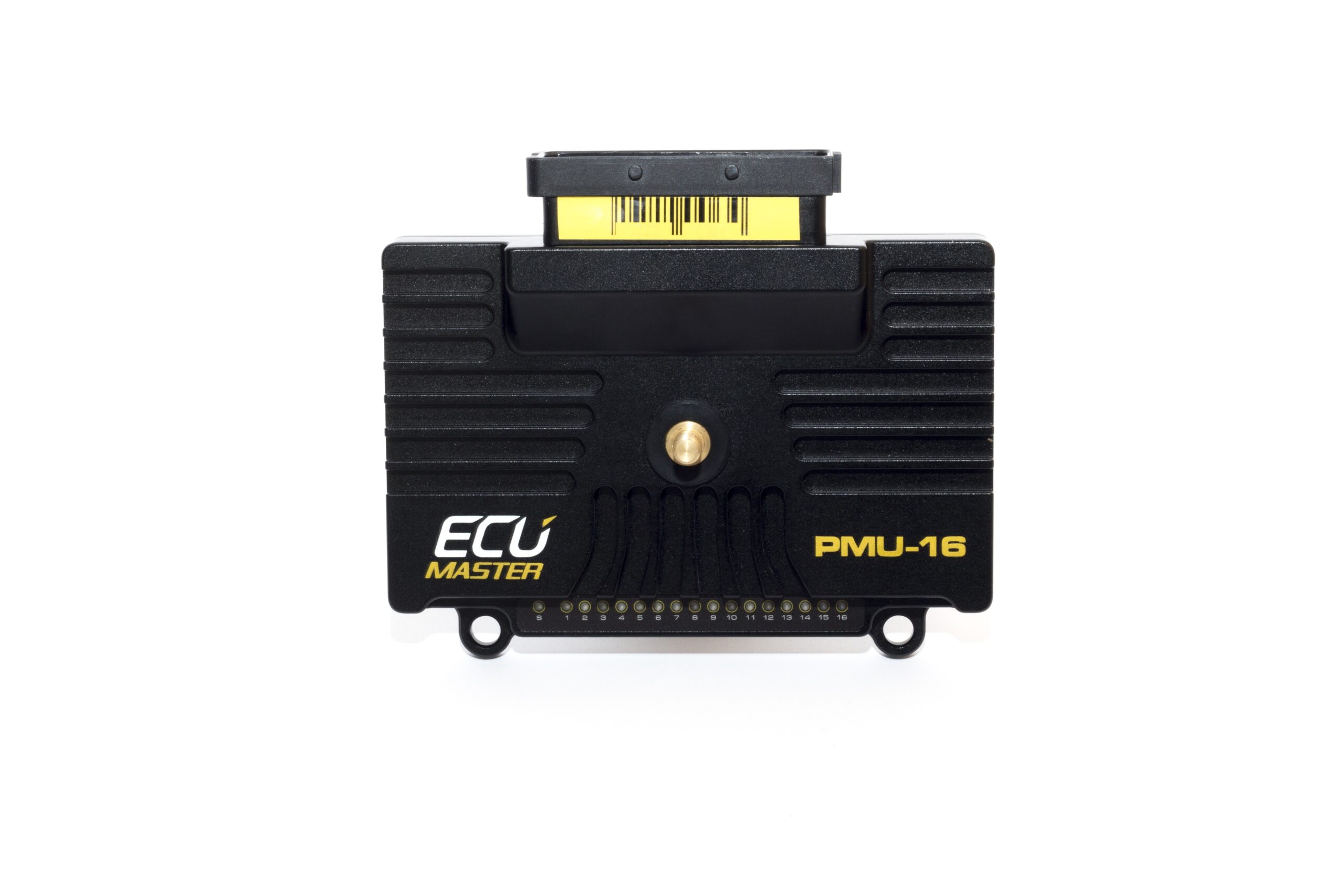

Ecumaster PMU16

Prieš kelis dešimtmečius svarbiausi elektroniniai lenktyninio automobilio komponentai buvo uždegimo ritė ir taškai. Dabar lenktyniniuose automobiliuose yra pažangios variklio valdymo sistemos, stabdžių antiblokavimo sistemos, pavarų perjungikliai, duomenų kaupikliai, radijo imtuvai, elektriniai siurbliai, ventiliatoriai ir žibintai. Visi komponentai turi būti valdomi reikiamu momentu, o kad būtų išvengta pažeidimų ar gaisro, reikia apsaugoti grandinę. Tradiciškai visiems šiems tikslams tarnauja saugikliai ir relės, tačiau jie turi daugybę trūkumų, pavyzdžiui, sudėtingus laidus, jautrumą vibracijai ir (arba) temperatūrai ir sudėtingą diagnostiką. valdymo blokai (PMU). Mūsų naujai sukurtas PMU įrenginys yra technologijų priešakyje. Jame yra 16 didelės srovės išėjimų (ir galimybė naudoti kelis įrenginius, jei reikia daugiau išėjimų). Vienas iš pagrindinių PMU privalumų – nuolatinis srovės jutimas ir savaiminio atstatymo funkcija, jei srovė viršija nustatytą lygį. Visą išėjimo būsenos, įtampos ir srovės informaciją galima registruoti ir perduoti per CAN magistralę į prietaisų skydelius, kad vairuotojai būtų informuojami apie galimas problemas. Papildomas PMU sistemos privalumas – galimybė apibrėžti išėjimų valdymo logiką. Tai atliekama naudojant analoginių įvesties kanalų arba CAN magistralės duomenis, kiekvienam kanalui galima apibrėžti matematines operacijas. PMU taip pat turi LED indikatorius, rodančius kiekvieno išėjimo būseną. Naudojant CAN magistralės klaviatūras arba vairo jungiklius, visi laidai labai supaprastinami ir palengvinami. Dvi unikalios funkcijos – tai įmontuoti akselerometras ir giroskopas, skirti registravimui ir „inercijos jungiklis” avarijos atveju.

TECHNOLOGIJA

PMU surenkami pagal IPC-S-815A standartus, kad būtų užtikrintas gaminio patikimumas. Įrenginys gaminamas automatizuotoje surinkimo linijoje su optiniu tikrinimu ir automatizuotu bandymu (įskaitant įjungimą). PCB medžiaga ir konstrukcija, speciali paviršiaus danga ir IP65 korpusas užtikrina patikimumą net atšiauriausiomis sąlygomis. Kruopščiai parinkti komponentai leidžia užtikrinti nepertraukiamą ir patikimą veikimą labai plačiame temperatūrų diapazone (AECQ-100 GRADE 1 (nuo -40 iki +125˚C)).
